Благодаря своей высокой чувствительности, точности измерений и широкому спектру применений, оптические датчики находят применение практически во всех сферах современной жизни: от промышленности и медицины до бытовой техники и безопасности. В данной статье мы рассмотрим принципы работы различных типов оптических датчиков, их преимущества и недостатки, а также области применения. Также выясним, где использование этих устройств позволяет существенно повысить эффективность процессов и обеспечить безопасность объектов и людей.
Какие оптические датчики бывают?
Оптические датчики — устройства, в которых световые волны используются для обнаружения изменений в окружающей среде и преобразования полученных сигналов в электрические импульсы. Посмотреть каталог оптических датчиков вы можете здесь, а прочесть описание основных видов оптических датчиков вы можете далее:

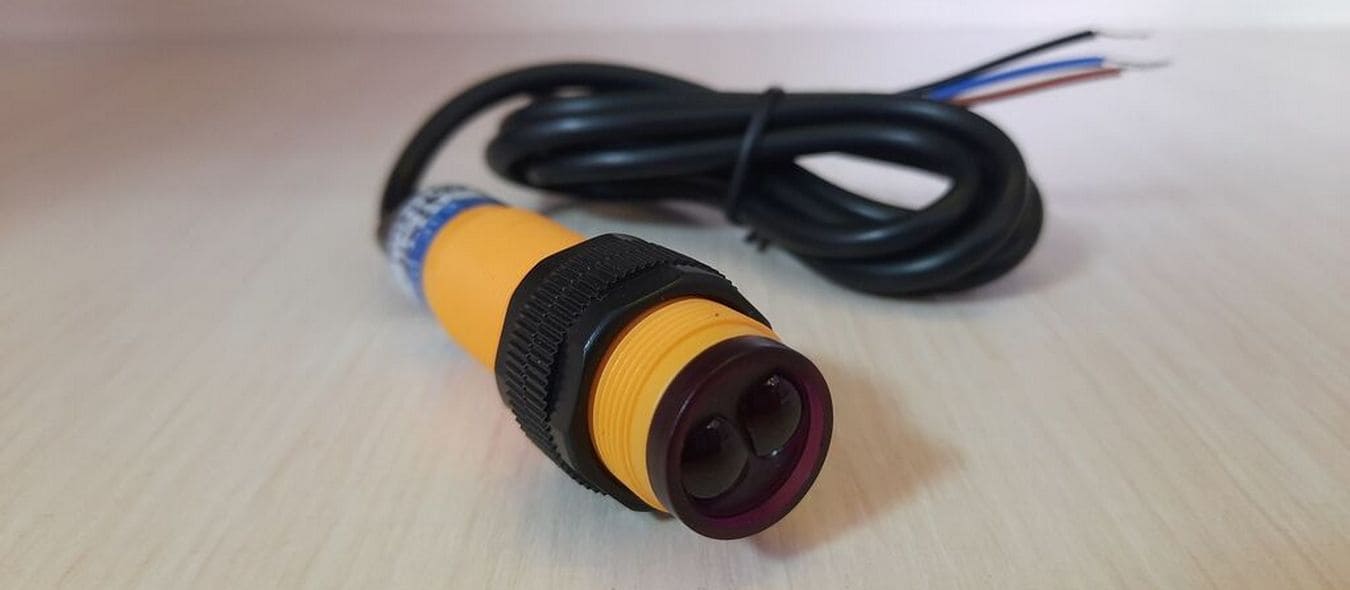

Диффузионный (или рефлексивный)
Использует отражение света от объекта. Источник света испускает лучи, которые попадают на объект и частично возвращаются к приемнику. Если поверхность объекта отражает достаточно света, датчик срабатывает.
Применяется для:
- Определения присутствия предмета перед датчиком.
- Регулировки уровней жидкостей.
- Распознавания цвета объектов.

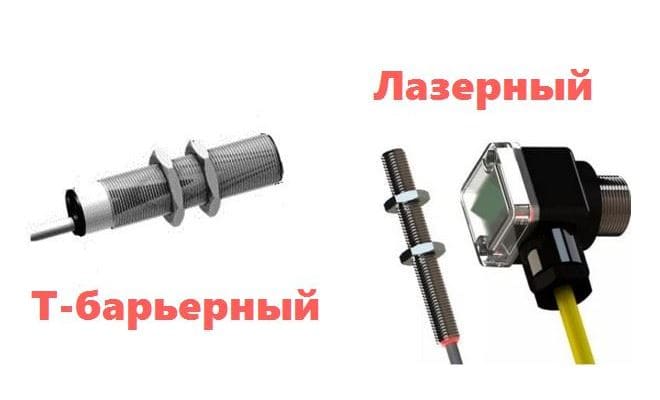

Барьерный (проходной)
Представляет собой пару излучателя и приемника, размещенных напротив друг друга. Когда объект пересекает путь между ними, прерывая луч света, датчик сигнализирует о присутствии препятствия.
Используется для:
- Контроля перемещения объектов на производстве.
- Автоматики ворот и дверей.
- Безопасности в транспортных системах.
Лазерный
Использует направленный пучок когерентного монохроматичного света для измерения расстояния, размера, формы и положения объектов. Обычно оснащён системой точного расчёта дистанции методом триангуляции или временной задержки сигнала.
Применение:
- Автомобилестроение (автономные транспортные средства).
- Роботы и автоматические погрузочные машины.
- Точная геометрия промышленных изделий.
Кроме этого к оптическим датчикам можно отнести:
Фотодатчики: Используют фотоэлектрический эффект, преобразуют световую энергию в электрический сигнал. К ним относятся: фоторезистор, фотодиод, фототранзистор.
Интерферометрические датчики: основаны на принципе измерения изменения фазового сдвига между двумя лучами света, проходящими разные пути. Применяются для точного определения расстояний, перемещений и деформаций поверхностей. Примеры: Датчик Майкельсона и датчик Фабри-Перо.
Оптоволоконные: измеряют характеристики среды (температуру, давление, вибрации), через специальные волокна. Применяют для мониторинга состояния сооружений, линий электропередач и трубопроводов.
Где чаще всего применяют оптические датчики?
Оптические датчики находят широкое применение благодаря высокой чувствительности, надежности и универсальности. Вот наиболее распространенные сферы их использования:
Автоматизированная промышленность
Оптические датчики играют ключевую роль в автоматизации производственных процессов:
- Контроль наличия и позиционирования изделий на конвейерах.
- Система сортировки продукции по цвету, размеру или форме.
- Датчики приближения и расстояния для роботов и манипуляторов.
- Мониторинг качества продукции путем визуального осмотра дефектов.
Медицина и биотехнологии
Использование оптических технологий позволило значительно расширить возможности диагностики и лечения заболеваний:
- Лазерные сканирующие системы для диагностики зрения.
- Оптоволоконные эндоскопы для обследования внутренних органов.
- Анализаторы крови и другие био сенсоры для оценки биохимических показателей организма.
Безопасность и контроль доступа
Сенсорные технологии помогают защитить объекты и предотвращать несанкционированный доступ:
- Инфракрасные барьеры для охраны периметров зданий и территорий.
- Системы видеонаблюдения с распознаванием лиц и номеров автомобилей.
- Детекторы дыма и огня, основанные на анализе рассеянного света.
Транспорт и логистика
Применение оптических датчиков обеспечивает повышение эффективности перевозок и снижение аварийности:
- Камеры видеонаблюдения и лазерные дальномеры для навигационных систем транспорта.
- Устройства контроля дорожного движения и парковки автомобилей.
- Дистанционное считывание штрих-кодов и RFID-меток товаров на складах и распределительных центрах.
Энергетика и строительство
Для повышения надёжности инженерных конструкций и энергосистем часто используют оптические методы мониторинга:
- Оптические линии связи и сети для высокоскоростной передачи данных.
- Измерительные приборы для контроля напряжения и тока в электрических сетях.
- Диагностика износа материалов и конструкции мостов, тоннелей и высотных зданий.
Плюсы и минусы оптических датчиков
Использование оптических датчиков связано как с рядом преимуществ, так и определёнными недостатками. Рассмотрим подробнее обе стороны:
Плюсы оптических датчиков
- Высокая точность и чувствительность мельчайших изменений физических величин.
- Устойчивость к электромагнитным помехам и радиочастотным шумам.
- Широкий диапазон рабочих температур даже в экстремальных условиях.
- Компактность, небольшие размеры и возможностью установки в ограниченное пространство.
- Низкое энергопотребление.
- Многофункциональность: один и тот же датчик способен решать сразу несколько задач одновременно (контроль уровня, определение цвета, подсчёт количества объектов и др.).
- Быстрое реагирование на изменения контролируемого параметра.
- Долговечность и износостойкость благодаря отсутствию движущихся частей.
Минусы оптических датчиков
- Зависимость от чистоты среды: пыль, грязь, влага могут снизить точность и стабильность работы датчиков.
- Необходимость регулярной калибровки: необходимы периодическая проверка и настройка для точности измерений.
- Высокая стоимость может стать препятствием для массового внедрения.
- Уязвимость к внешним факторам: температурные колебания, механические повреждения, сильные удары могут привести к выходу прибора из строя.
- Требуется точное соблюдение рекомендаций производителя относительно места размещения и ориентации датчиков.
- Иногда возникают сложности с интеграцией датчиков разных производителей в единую систему.
Заключение
Итак, оптические датчики становятся незаменимыми элементами современных технологических решений. Каждый вид оптического датчика имеет свою специфику. Выбор подходящего типа зависит от поставленных задач и рабочей среды. Есть недостатки, несмотря на которые, преимущества оптических датчиков делают их незаменимыми во многих отраслях.
